Дышащие стены и вентиляция

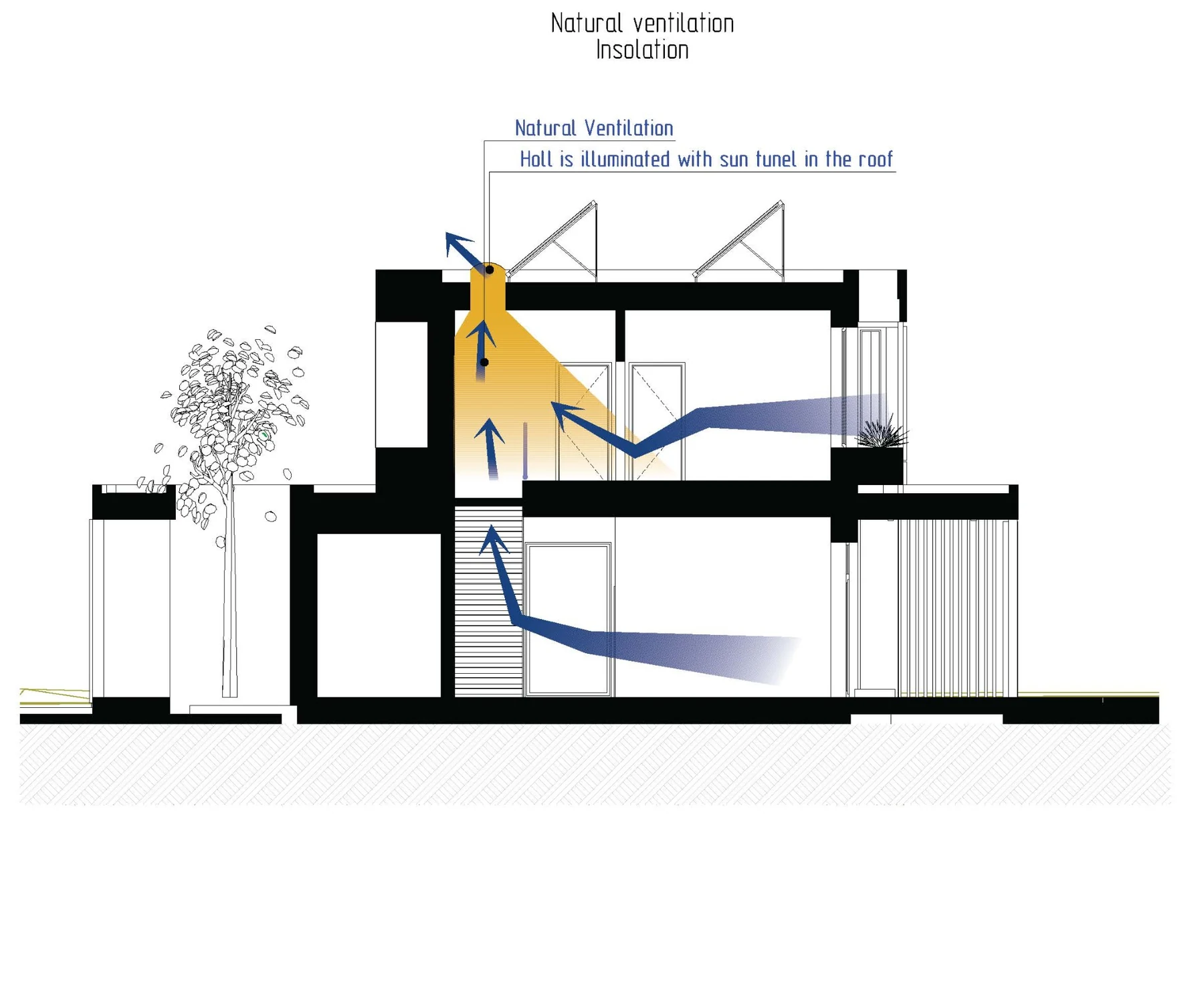

Естественная вентиляция может поддерживать стратегию продувочного проветривания и дневного освещения, но базовое качество воздуха в здании с низким энергопотреблением должно быть спроектировано и контролироваться.
Основная идея
Страница 01 / 07Полезная идея «дышащих стен» — способность конструкции безопасно высыхать, а не пропускать воздух. Высокоэффективная стена может быть паропроницаемой, влагобезопасной и способной к высыханию, оставаясь при этом воздухонепроницаемой для неконтролируемого движения воздуха.
Наибольшая путаница возникает, когда утечку воздуха и диффузию пара описывают одним словом: дыхание. Людям нужны кислород, разбавление CO₂ и удаление запахов. Стены не выполняют эту функцию. Стеновая конструкция должна контролировать тепло, влажность и долговечность, а система вентиляции — намеренно подавать и удалять воздух.
Неверное прочтение
Негерметичная стена рассматривается как естественная система вентиляции. В действительности воздух через щели – это неконтролируемые потери тепла, перемещение загрязняющих веществ и перенос влаги.
Правильная трактовка
Влагостойкая стена имеет запланированные пути сушки, правильный порядок слоев и контролируемое движение воздуха через спроектированную вентиляцию, а не через оболочку.
Воздух против пара
Страница 02 / 07Воздухопроницаемость и паропроницаемость — это разные процессы переноса. Стена может быть паропроницаемой и при этом оставаться воздухонепроницаемой; многие высокоэффективные конструкции проектируются именно так.
Воздухопроницаемость
- Происходит через трещины, незагерметизированные стыки, проходы коммуникаций, оконные примыкания и стыки крыши со стеной.
- Движется ветром, эффектом дымовой трубы и разницей давления в механических системах.
- Переносит тепло, влагу, пыль, загрязняющие вещества и запахи как массу воздуха.
- Измеряется на уровне здания испытанием на герметичность, обычно с помощью Blower Door.
Паропроницаемость
- Происходит через сам материал, а не через открытые зазоры или трещины.
- Зависит от разницы давлений пара и температурных условий.
- Описывается такими значениями, как коэффициент сопротивления пара μ и эквивалентная толщина воздушного слоя sd.
- Важен для возможности высыхания, контроля конденсации и долговечности.
Герметичность
Страница 03 / 07n50 — это показатель контроля качества, а не нормальная ежедневная вентиляция. Испытание Blower Door показывает, сколько неконтролируемых утечек остается в камере под испытательным давлением.
Критерий воздухонепроницаемости пассивного дома обычно выражается как n50 ≤ 0,6 ч⁻¹ при 50 Па. Это означает, что проверенная скорость утечки не должна превышать 0,6 воздухообмена в час в условиях испытания под давлением. Это не цель ежедневного снабжения свежим воздухом.
Логика построения
Важным моментом является не только число. Это сплошной воздушный барьер, стоящий за номером: герметизация проходов, установка окон, стыков крыши и плит, а также тестирование перед отделкой, чтобы скрыть дефекты.
Логика влажности
Утечка воздуха может привести к переносу теплого влажного воздуха из помещения в более холодные слои конструкции, где он может конденсироваться. Герметичность уменьшает скрытый перенос влаги.
Вентиляция
Страница 04 / 07MVHR работает лучше всего, когда оболочка плотная. Рекуператор может рекуперировать тепло только из воздуха, который проходит через него, а не из воздуха, который обходит его через щели.
Извлекать
Теплый спертый воздух удаляется из влажных помещений, кухонь, ванных комнат и подсобных помещений.
Восстанавливаться
Теплообменник передает большую часть этого тепла входящему наружному воздуху, не смешивая воздушные потоки.
Поставлять
Свежий отфильтрованный воздух подается в гостиные и спальни с контролируемой скоростью потока.
Баланс
Система работает правильно только тогда, когда утечка не доминирует над картиной давления и воздушного потока.
Проверять
Ввод в эксплуатацию и техническое обслуживание фильтра не позволяют расчетному расходу воздуха стать лишь теоретической величиной.
Справочник по свежему воздуху
Общий справочник по планированию пассивного дома находится примерно 30 м³/ч свежего воздуха на человека при нормальной деятельности. Это о 8,3 л/с на человека и помогает поддерживать CO₂, запахи и влажность в комфортных пределах.
Окна по-прежнему важны
Открывающиеся окна полезны для продувочной вентиляции, ночного охлаждения и контроля со стороны пользователя. Они не являются стабильной базовой системой, поскольку поток воздуха зависит от ветра, разницы температур, дождя, шума, безопасности и поведения пассажиров.
Риск плесени
Страница 05 / 07Плесень — это сигнал о проблеме строительной физики, а не косметический дефект. Она появляется, когда влага достаточно долго остается на материале или внутри него.
Обычные причины — холодные поверхности, мосты холода, конденсат, влажное утепление, плохая вентиляция, скрытые протечки, заблокированные пути высыхания или мебель у холодных наружных стен. Точка росы важна, потому что описывает момент, когда водяной пар начинает конденсироваться в жидкую воду, но практический риск в том, останется ли поверхность или слой материала холодными и влажными достаточно долго для повреждения.
Для более глубокой логики расчета влажности продолжайте с Объяснение точки росы.
Системная логика
Страница 06 / 07Passive House Block — это стеновая система, потому что эксплуатационные характеристики здания зависят не только от толщины утепления. Они начинаются с согласованной ограждающей оболочки.
Герметичный
Контролируйте движение воздуха через оболочку, чтобы свежий воздух поступал через запланированные вентиляционные пути.
Сухой
Сохраняйте конструкционные и утепляющие слои защищенными от влаги: задавайте правильную последовательность слоев и путь высыхания.
Теплый
Снижайте теплопотери и риск холодных внутренних поверхностей за счет наружного утепления и непрерывной деталировки оболочки.
Вентилируемый
Свяжите ограждающую оболочку с контролируемой подачей свежего воздуха, вытяжкой и рекуперацией тепла там, где этого требует проект.
Та же логика связывает эту статью с Стеновая система Passive House Block, непрерывный тепловой контур и монтаж теплых окон и дверей. Воздухонепроницаемость, контроль тепловых мостов, оконные узлы и вентиляцию следует рассматривать как единую систему эксплуатационных характеристик здания.
Источники
Страница 07 / 07Герметичность и воздушные барьеры
Вентиляция и воздух в помещении
Влага и плесень
Часто задаваемые вопросы
Ключевые выводы о вентиляции и влаге из этой технической заметки.
Обеспечивают ли дышащие стены свежий воздух?
Нет. Паропроницаемые или гигроскопичные материалы могут буферизовать влагу и помогать конструкции высыхать, но они не дают кислород, не удаляют CO2 и не заменяют вентиляцию.
Воздухонепроницаемый дом вреден для здоровья?
Нет. Герметичность останавливает неконтролируемые утечки, а вентиляция подает контролируемый свежий воздух. Нездоровая ситуация - это герметичный дом без правильно спроектированной вентиляционной системы.
Могу ли я просто проветривать, открыв окна?
Окна полезны для быстрого проветривания и контроля пользователем, но это не стабильная базовая система. Поток воздуха зависит от ветра, разницы температур, поведения людей, дождя, шума и безопасности.
Всегда ли паропроницаемая изоляция предотвращает плесень?
Нет. Паропроницаемость может помогать высыханию, но она не исправляет утечки воздуха, попадание дождевой влаги, тепловые мосты или неправильный порядок слоев. Намокшая изоляция также работает хуже.
Почему вокруг окон и углов часто появляется плесень?
Окна и углы часто становятся зонами холодной поверхности. Если температура поверхности низкая, локальная относительная влажность растет, а слабая вентиляция может привести к росту плесени.
